固定式臭氧检测仪

固定式臭氧检测仪是一款应用在需要检测臭氧浓度的场合。具有高灵敏度、高端品质,质量过硬等特点。核心零件采用原装传感器,可配套独特的红外遥控功能,并且可以一起使用开盖设置功能,遥控开盖两不误。可兼容各种控制报警器,PLC、DCS等控制系统实现远程监视防爆设计快速,防爆等级为Ex dll CT6,具有模拟信号4-20mA输出、双继电器信号输出、RS485信号输出、无线信号输出等选配一种或者多种。

在线订购 全国热线
0755-23227323
产品介绍气体检测仪方案提供商

  固定式臭氧检测仪,可以使用在炼油厂、化工行业、锅炉行业、臭氧发生器、喷漆房等需要检测臭氧的场合,大量产品在实际环境中使用,长时间经过实际应用测试。

固定式臭氧检测仪使用的领域

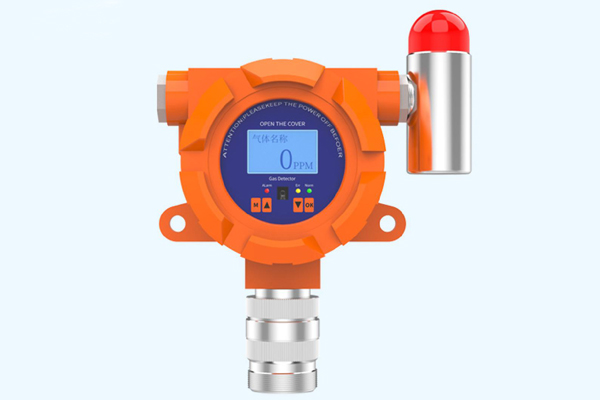

固定式臭氧检测仪正面图

固定式臭氧检测仪


产品名称固定式臭氧检测仪
产品型号BN20-O3-111K
检测原理电化学
测量范围0-1000ppm,其他量程可选
分辨率1ppm
采样方式自由扩散式——在线式连续检测,自由扩散式的检测方式;
安装方式壁挂式;管道式(分抱管式、插管式,管道式外螺纹:M45X1.5mm,可选配管道转接螺丝接头,可焊接);
示值误差≤±3% FS
重复性≤±2%
零点漂移≤±2%(FS/年)
响应时间≤20秒(T90),(更高要求根据传感器性能)
恢复时间≤20秒 (更高要求根据传感器性能)
供电电源12~30VDC
功    率≤2.5 W(DC24V)
环境压力80kPa~120kPa
环境温度-20℃~+60℃(典型值)-40℃~+80℃(极限值)
(更高温度、湿度检测环境可选购我司的前置预处理气体监测系统)
环境湿度10%~95%RH(无凝露)
主体材质①壳体:ADC12铝合金,铁氟龙烤漆,耐磨耐腐蚀(复杂恶劣环境可选316不锈钢壳体)
②气室:采用高强度耐磨耐腐蚀铝型材,坚固耐用,气室外螺纹M45*1.5;
输出信号①三线制4-20mA电流信号输出,可连接各种报警控制器、PLC、DCS 等各种控制系统;
②RS-485数字信号输出,连接RS232转接卡可在电脑上查看存储数据;
③2组继电器高低段报警开关量输出:无源触点,容量30V 1A、125VAC 0.5A;
④电压信号输出:可自行设置0-5V、0-10V信号输出(选配);
信号传输①三芯(四芯)屏蔽电缆传输:最远可传输1000米至2000米(单芯1平方屏蔽电缆);
方式
报警方式声光报警,可选配声光报警器,报警声音:< 90分贝
直接读数测量值,更大值、最小值
数据下载支持RS485串口测量数据下载
校准2级至4级以上的目标点校准功能,可设置校准标定值,一键调零
防爆电气①NPT3/4转接内螺纹(可选1/2NPT、G3/4、G1/2转接内螺纹)
连接螺纹②防爆电缆填料函(选配,防爆认证);
防爆标志Ex d II CT6  Gb
防护等级IP66
尺寸180mm*140mm*92mm(高*宽*厚)
重量约1.6Kg (铝合金壳体)
执行标准GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010
质量保证质保期壹年,保修期内免费维修。

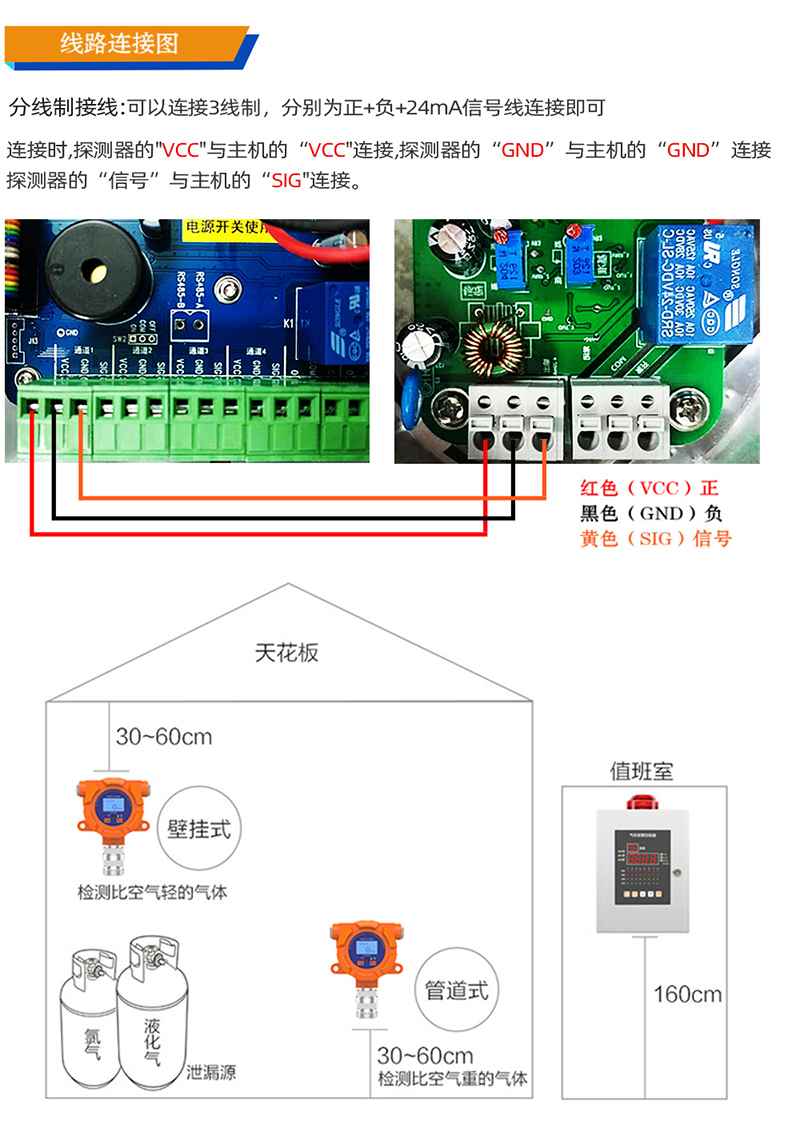

接线图

线路图连接图

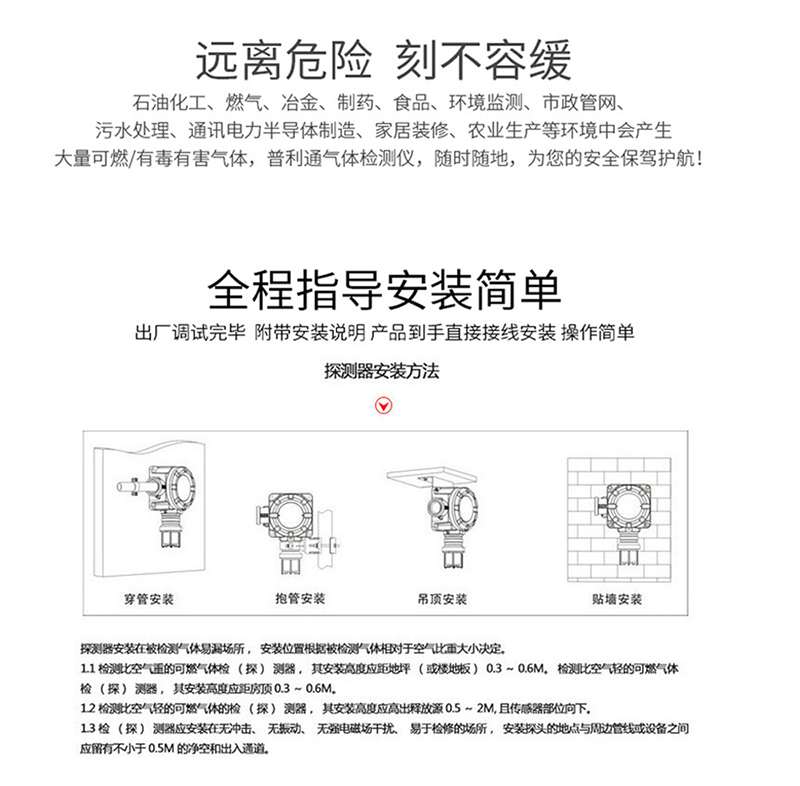

安装方式指导

安装方式指导

   固定式臭氧检测仪安装固定方法如上图所示:有穿管安装、抱管安装、吊顶安装、贴墙安装。臭氧检测仪安装的位置应该离地面或地板0.3-0.6M。因为臭氧比空气重,安装位置应该在无冲击、无振动、无强磁场干扰、位置应该易于检修,检测仪的位置与周边的管道或设备之间应留有不小于0.5M的净空或出入通道!
