尊敬的用户:

感谢您购买本公司的气体检测仪!

在您使用本产品前,请务必仔细阅读本使用说明书。

阅读后请妥善保存本使用说明书,以便需要的时候可以随时查阅。

    您能成为百纳金码智能的用户,是我们莫大的荣幸。为了使您尽快掌握百纳金码的气体检测仪的使用方法,我们特别为您编写了此说明书。我们对产品说明书的编排力求全面而又简捷。从中您可以获得有关本多检测仪操作方法、安装步骤及常见故障排除等方面的一些知识。我们强烈建议您在使用本产品之前,务必先仔细阅读,这会有助于您更好的使用本产品。如果您未按本说明书的要求操作检测仪而由此引起的任何损失,本公司将不承担责任。

我们已经尽我们更大的努力尽量避免人为的失误,以确保本说明书中所提供的信息是正确可靠的,但我们不能完全保证:不会有在印刷之前未曾发现或检查出的差错,以及我们无法控制的印刷、装订、分发等环节的疏漏,请您能够谅解!

有时,我们为了提高部件及整机的性能和可靠性,可能会对产品的硬件或软件配置作了一些小的调整,这样有可能会导致机器的实际情况与说明书有些不一致的地方,但这不会实质性地影响您对机器的使用,特此说明。

为了保障您能够及时享受到本公司为您提供的全方位售后服务,请您及时注册您的产品信息。

版权

版权©归深圳市百纳金码智能科技有限公司所有

声明

本公司不作任何形式的担保,包括(但不限于)为某一特定目的对其提出的适销性与适合性的默示担保。本公司对于本资料所包含的错误(安装错误、操作错误),或由于本说明书的提供,实际表现和使用所造成的偶发或间接必然损害不承担责任。

本说明书包含的内容受版权法保护的专有资料。版权所有,未经本公司事先书面同意,不得以任何形式或方法对本说明书的任何部分进行复制、照相、复印或翻译成其他语言。

鉴于本公司将不断对产品设备进行改进升级,因此后续机型的配备和性能将会有所变化,恕不另行通知。



制造商的责任

本公司仅在下列情况下才认为应对设备的安全性、可靠性和性能负责,即:

¨ 装配操作、调试、性能改进和维修均由本公司认可的人员进行;

¨ 有关的电气设备符合标准;

¨ 按照操作指导使用设备。

注意:

1、所有操作和测试本公司出厂仪器的操作人员,在操作前必须仔细阅读使用说明书。本公司的仪器仅在按照本公司的使用说明要求操作时,才能正常工作。

2、本公司仪器的使用必须按照说明书确定的规程操作。仪器的维修和部件的更换,必须采用本公司提供的配件和接受过训练的人员完成。

3、如果用户不依照以上说明擅自拆机修理或更换部件,仪表的可靠性由操作者负责。同时本公司不再负责保修。

4、仪器需每年标定一次;仪器传感器的隔爆片部位要定期清理,否则灰尘杂质堵塞防护孔会影响检测的灵敏度。

5、本公司仪器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。

6、由于传感器的特性决定,因此要求每隔3个月对仪器进行一次标定(标准气体本公司可以提供)。

7、管道式仪表进行标定和进行气体检测时,应尽量控制流量在160200ml/min之间,否则会导致数值不稳定或不准确。




一、用途及基本原理: - 6 -

1.1、安全须知 - 6 -

二、安装方法 - 7 -

2.1、选择安装位置: - 9 -

2.2、选择安装类型: - 9 -

2.3、接线说明 - 10 -

三、功能介绍: - 11 -

3.1、正常工作模式 - 11 -

32、系统设置界面 - 11 -

四、基本标定方法 - 16 -

4.1、零点标定 - 16 -

4.2跨度标定 - 17 -

五、售后服务信息 - 17 -

5.1、保修说明: - 17 -

附录I 产品规格 - 18 -

一、用途及基本原理

首先感谢您选购本公司固定式式气体检测仪(以下简称检测仪),本仪表可广泛应用于冶金、石油、化工、矿业、焦化、市政、环保、制药、电力、船舶、污水处理等需要连续检测易燃易爆、有毒有害气体的场所。本仪表采用隔爆型设计,传感器全部采用进口的传感器输出信号可选420 mARS-485200~1000Hz、继电器、或无线信号,可远距离传输,可方便同DCSPLC等各类控制系统组成安全防护系统。本仪表灵敏度高、反应速度快、抗干扰能力强,性能稳定可靠,处于国内领头羊水平。

1.1、安全须知

大气中氧气的含量过高或过低都可能影响可燃气传感器的读数。

大气压力的突变可能会影响氧气传感器的读数。

硅酮化合物的蒸汽会对催化燃烧式传感器造成损坏,请确保使用环境中不出现此类物质。

使用过程中,请注意保持传感器进气口的清洁。进气口的堵塞物可能会造成检测仪的读数偏低。

为保证本检测仪安全可靠使用,请勿自行拆卸。

请勿将本检测仪存放在高温、潮湿或强静电的环境中。

请勿使用任何腐蚀性液体清洗本机部件。

外壳应可靠接地。

用户不得自行更换该产品零部件,应会同制造商共同解决运行中出现的故障,以杜绝损坏现象的发生。

产品的安装、使用和维护应同时遵守产品说明书、GB3836.13-1997“爆炸性气体环境用电气设备 第十三部分:爆炸性气体环境用电气设备的维修”、GB3836.15-2000“爆炸性气体环境用电气设备 第十五部分:危险场所电气安装(煤矿除外)”、GB3836.16-2006“爆炸性气体环境用电气设备 第十六部分:电气装置的检查和维护(煤矿除外)GB50257:1996“电气设备安装工程爆炸和火灾危险环境电气装置施工及验收规范”的有关规定。

二、安装方法


现场安装及尺寸图

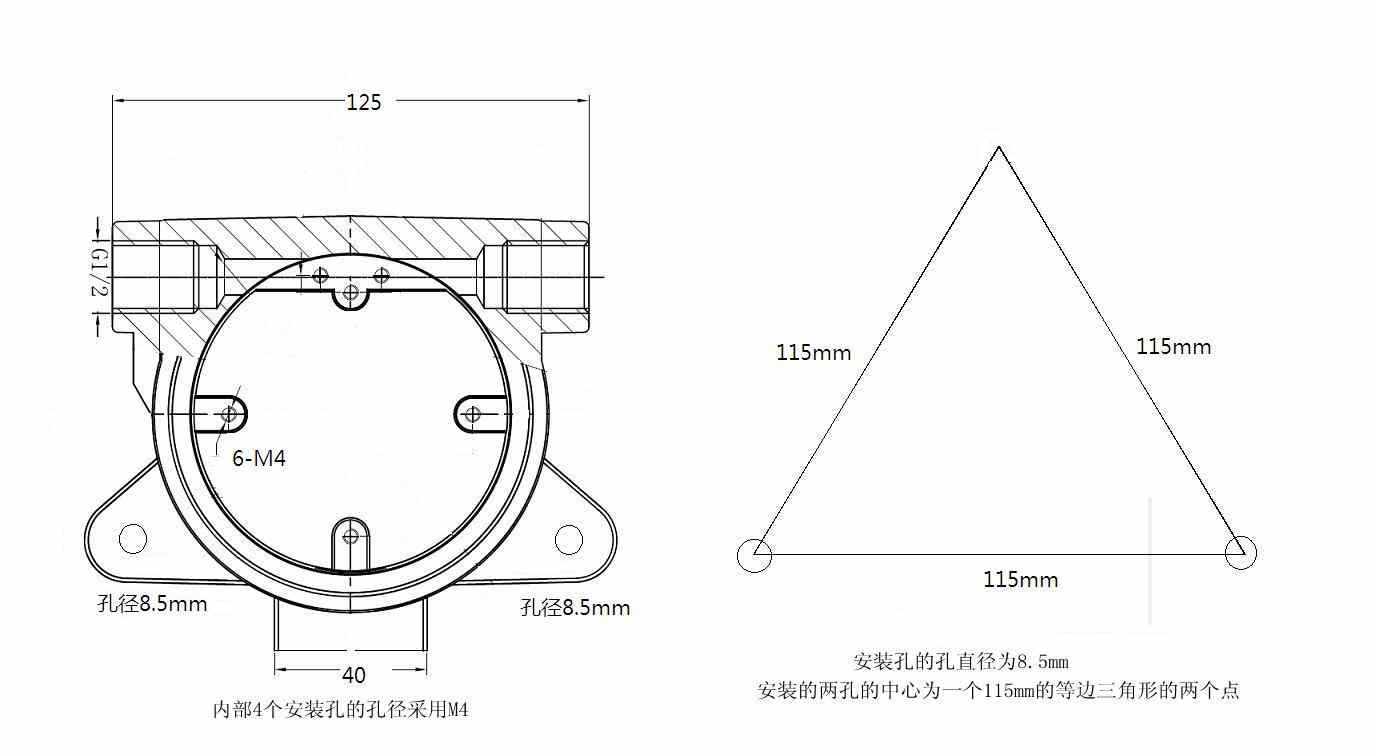

2.1 现场安装及尺寸图


内部接线方框图

2.2 内部接线方框图

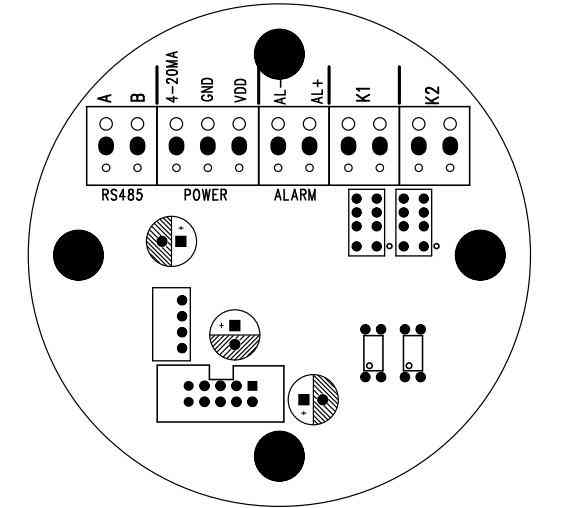

上图为内部接线框图,其中从左到右接线端子依次为:

1、 AB接线端子为RS485接口;

2、 POWER电源接口,三线制,4~20mA输出,地,电源;

3、 ALARM报警输出接口,接声光报警器用,当客户选择200~1000HZ频率输出时,该接口可复用为频率输出;

4、 K1继电器接口,一级报警接口,当信号超过一级报警值时,继电器K1会动作,控制风机或者其它相应设备;

5、 K2继电器接口,二级报警接口,当信号超过二级报警值时,继电器K2会动作,控制风机或者其它相应设备。

2.1、选择安装位置:

本仪表的安装位置,对于达到更佳检测效果至关重要。确定位置时需要综合考虑以下因素:如气体泄漏点的密度、被测气体的比重、周围建筑、风向及常年气象等,在室内还要考虑门窗的位置。



以下建议供用户参考:

仪器与被测气体泄漏点要保持适当的距离,太近反应速度太快,如果泄漏频繁,会导致报警资料过多,或长期处于报警状态使人麻痹;太远反应速度过慢,甚至没有反应。

仪器要安装在泄漏点的上风向。

在室内安装时,如果泄漏源在室外,仪器要安装在进风口处。

要根据被测气体与空气的比重来确定安装的高度。

要根据被测气体可能泄漏点的情况,人员出现的频率和停留时间,选择仪器的数量,以达到更佳效果。

仪器要防止受高温热源的辐射,过高的温度或过低的温度都会影响传感器的使用效果及寿命。

如需更具体说明,请参考:《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》

2.2、选择安装类型:

壁装式:正常室内检测多选择此种安装方式,将安装支架与检测仪用螺栓连接好。

管装式:管道环境选用此种安装方式

流通式:在一些特殊环境(如:烟道、负压管道等)选用此种安装方式。

2.3、接线说明

所有布线均符合相关标准和行业有关标准、规定。直流信号线与交流电源线不能在同一根屏蔽电缆中。检测仪通过管道、支架和使用接地电缆可靠连接大地。

接线方法:

逆时针方向旋转,打开检测仪外壳上盖。

向上拔出顶层电子模块。

除掉中层电子模块上的铜柱和与底层电子模块的连线,拿掉中层电子模块。

从左侧将电源线、信号线穿入壳体。

根据设计或实际需要,参考下图,将电源线、信号线固定在端子上。

注意:

在爆炸性危险场所,用户必须配合符合规定电缆引入装置。

为保证探测器的安全使用,请确保检测仪外壳可靠连接大地。

三、功能介绍


3.1、开机全显界面

3.1、正常工作模式


仪表上电后,首先会开机全显,然后进入自检程序。自检程序中,步骤如下:

1. LCD显示所有字段,白色背光灯被点亮;

2. LCD显示满量程数据;

3. LCD显示低报警限值,同时橙色报警灯点亮,低报警继电器动作;

4. LCD显示高报警限值,同时红色报警灯点亮,高报警继电器动作;

5. 进入预热倒计时显示;

6. 倒计时结束后,仪表进入正常工作模式,LCD显示所测得气体浓度。

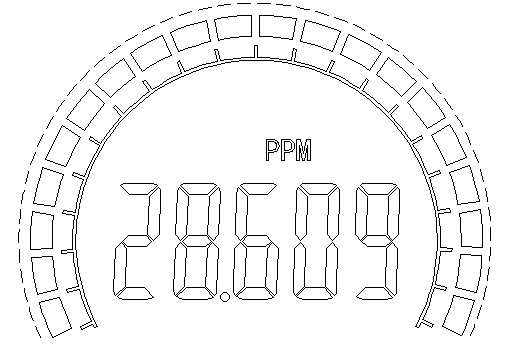

3.2、标准测试界面

注:进入气体读数界面之前,如需跳过预热环节,可以在预热过程中按下OK键(但不建议这样操作)。

32、系统设置界面

系统设置界面包括:一级报警设置界面à二级报警设置界面à设备地址设置界面à恢复出厂设置界面à零点标定界面à气体浓度值设置界面à跨度标定界面。

如果需要进入系统设置界面,长按下M(MENU)键,系统首先进入一级报警值设置界面,在该界面下如果想直接进入其它界面,则按DOWN键可依次切换到其它界面,如果要设置相应的功能,则短按一下M键,设置字符闪烁,在字符闪烁的情况下,相应界面的设置功能生效,取消设置则再按一下M键即可

3.2.1、零点标定界面:

在系统设置界面下,按DOWN键切换到零点标定界面。如果需要进行零点标定,则在零点标定界面按下M键。

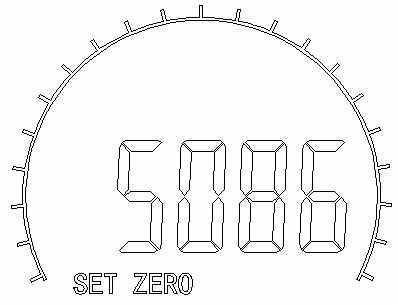

1、零点标定界面

此时SET ZERO字段闪烁,屏幕同时显示相应数值,待数值稳定后按OK键,即可完成零点标定。


3.2.2、标定气体浓度设置界面:

进入设置界面后,按DOWN方向键切换该界面,按M键,字段SET CAL及相应的设置位数开始闪烁,此时可以输入所标定的气体浓度值, UP键复用为移动设置位数功能,按UP键可切换要设置的位数,按DOWN键可改变相应位数的数值,数值从0~9循环改变,设置好后按OK键可以完成标定气体浓度的设置,标准气体浓度界面如下。

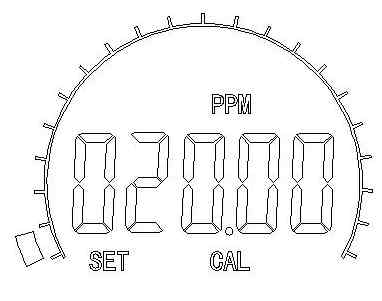

2、标定气体浓度界面


3.2.3、跨度标定界面:

跨度标定是指用户使用标准浓度的气体对仪器进行较准 。进入跨度标定界面后,如果要对跨度进行标定,则按下M键,字段SET PEAK开始闪烁,通入标准气体,待数值稳定后,按OK键,即可完成跨度标定。

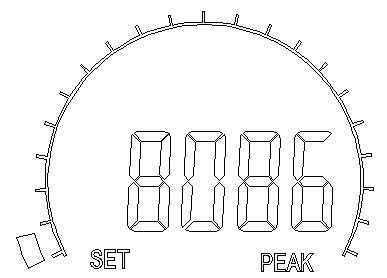

3、跨度标定界面


3.2.4、一级报警点设置界面:

默认进入的个界面,用户可在以该界面设置一级报警的值,当测量值超出该设置值时,橙色背光会被点亮,同时K1继电器会动作。

切换到该界面后,按M键,些时AL1 闪烁,设置的位数也相应闪烁,按UP键可切换要设置的位数,按DOWN键可改变想应位数的数值,数值从0~9改变,修改好报警限后,如要保存修改按OK键确认,如取消修改

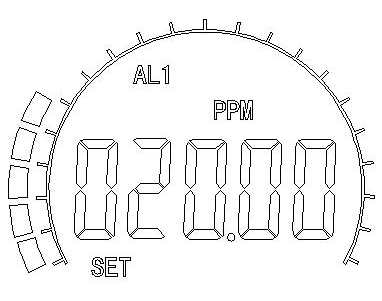

图4、一级报警点设置界面

则按M按键,字段停止闪烁

3.2.5、二级报警点设置界面:

用户可在以该界面设置二级报警的值,当测量值超出该设置值时,红色背光会被点亮,同时K2继电器会动作。

切换到二级报警设置界面后,如果要对二级报警点进行设置,按下M键,些时AL2 闪烁,设置的万位数也相应闪烁,按UP键可切换要设置的位数,按DOWN键可改变想应位数的数值,数值从0~9改变,修改好报警限后,如要保存修改则按OK键确认,如要取消修改则按M键,字段停止闪烁。

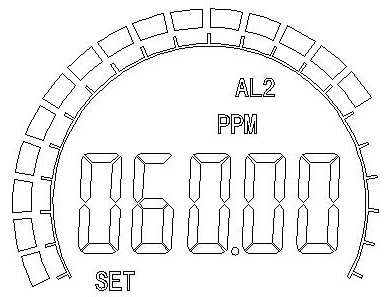

5、二级报警点设置界面

3.2.6、设置设备地址界面:


6、设置设备地址界面

在该界面用户可以设置设备的地址,地址范围1~247.在一总线系统中每一个设备地址是的,不能有冲突。

注:该功能只针对有RS485功能输出的机型有效。

3.2.7、加载出厂设置界面:

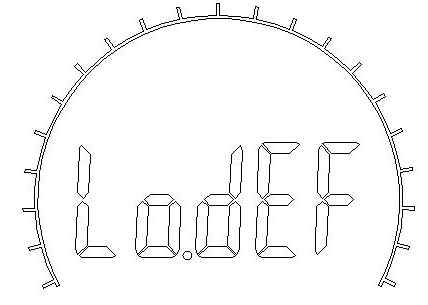

7、恢复出厂设置界面

如果要恢复到出厂时的设置参数,则在该界面下按下M键,此时半弧条闪烁,取消可再按下M键,确认恢复出厂设置则按下OK键即可恢,如果恢复设置OK,则自动退回到标准界面。不OK则停留在原界面。

四、基本标定方法

产品出厂前已按要求标定。如果用户有标定条件,可以在使用中按说明定期标定;如果不具备条件,可以到相关计量部门或将产品邮寄给我公司进行有偿标定。

为保证探头的测量精度,仪器正常的标定周期为3-6个月。如果使用环境中经常有较高浓度的被测气体,则标定周期可适当缩短。为保证仪表测量精度,在使用过程中应定期进行校准并作相应的记录。

4.1、零点标定

4.11扩散式

将仪表气室放入0ppm浓度的标准气体中,选择菜单进入零点标定界面,短按M(MENU)键,使SET ZERO字符闪烁,待读值稳定,按下OK键即可完成零点标定。

4.1.2管道式

先将0PPM浓度的标准气体通过流量计,流量控制在160300ml/min,再通过导管接入仪表管道内,选择菜单进入零点标定界面,短按M(MENU)键,使SET ZERO字符闪烁,待读值稳定,按下OK键即可。

4.2跨度标定

4.2.1扩散式

将仪表放入目标浓度的标准气体中,选择菜单进入标定气体浓度值界面,设置标定时的气体浓度,设置好后再进入跨度标定界面,按M键使SET PEAK闪烁,待读值稳定,再按下OK键即可。

4.2.2管道式

先将设定浓度的标准气体通过流量计,流量控制在160300ml/min,再通过导管接入仪表管道,选择菜单进入跨度标定界面,待数值稳定后(不再有上升或下降趋势),按下OK键即可。

五、售后服务信息

5.1、保修说明:

在产品出厂前,我公司已按要求对产品进行了校准和严格检验,我们承诺,产品符合和行业相关标准法规。

凡购买本公司仪器的客户享有12个月的保修期。用户在使用中应遵守使用说明,由于用户使用不当,或者工作环境恶劣而造成仪器损坏,不在保修范围之内。如因质量问题而不能正常工作,我公司无偿为用户维修或更换。一年以后核收工本费。

用户应妥善保管出厂合格证,保修期以合格证上的日期为准。返修时请注意附上出厂合格证。
