固定污染源有组织排放VOCS在线监测系统调试报告

作者:时间:2020-01-06 02:02:15576 次浏览

信息摘要:

       VOCs检测报告根据地方的固定污染源非甲烷总烃在线监测系统验收及运行技术进行验证,包含验证范围、技术要求验证、性能指标、产品验证综述和评估结果。此文件可以作为验收报告文件。


第1章验证范围

1.1验证条件

根据上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求(试行),验证条件如下:

1. 环境温度0-40℃,试验期间的温度变化在±5℃以内

2. 湿度:相对湿度在%85以下

3. 大气压:在86~106kpa压力下,其变化幅度在5%以内

4. 电源电压:(220±10)VAC

5. 空气中VOCs气体标准物质,扩展不确定度大于2.0%(K=2)

6. 零点气,高纯氮气(纯度不小于99.999%)

7. 流量控制器,(0-1000)ml/min,度不低于4级

8. 秒表,分辨力小于等于1S



1.2 验证方式

验证场合分为实验室检测和现场检测两个部分,实验室检测1套完整的系统,现场检测1套。

1.3 验证依据

《上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求(试行)》





2章技术要求验证

2.1 技术要求验证项目



2.1.1铭牌标贴



仪器在醒目处应标识产品铭牌,铭牌标识应符合GB/T13306的要求。

铭牌必须包括:

名称及型号

测定对象

测定浓度范围

使用温度范围

电源类别及容量

制造商名称

生产日期和生产批号



2.1.2外观

所有显示部分文字应为中文字符,且字符均匀、清晰,屏幕无暗角、黑斑、彩红、气泡、闪烁等现象,能用显示屏提示进行全程序操作,说明功能的文字、符号和标志端正。

仪器外壳表面无裂纹、变形、污浊、毛刺等现象,表面涂层均匀,无腐蚀、生锈、脱落及磨损现象。

产品组装坚固、零件无松动。

按键、开关、门锁等控制灵活可靠。



2.1.3功能要求



仪器能够正常控制声光报警器。

仪器数据处理系统应存储至少12个月的原始数据和日志,可以设置条件查询和显示历史数据及日志。

控制单元具有进行零点和量程校准功能。

仪器应具有模拟量输出和数字通讯接口,通过数字量通讯接口输出相关数据及日志信号,并可接收远程控制指令。



2.1.4安全要求

电源引入线与仪器之间的绝缘电阻应不小于20MΩ。

应设有漏电保护装置,防止人身触电,还应设有过载保护装置,防止仪器意外烧毁。

应具有良好的接地端口。

高温、高压、腐蚀、有毒、有害等危险处应具有警示标识。



2.1.5操作说明书

自动分析仪随机携带符合GB9969.1规定的操作说明书,至少应说明以下相关事项:

1. 安装场所

2. 配管即配线

3. 预热时间

4. 使用方法

5. 维护检查

6. 日常检定和定期检查指导

7. 故障时的对策



2.1.6 检测范围

基本量程:0~1000ppm

2.2技术要求验证结果

序号

技术要求功能

确认情况

备注

1

铭牌符合GB/T13306

符合要求

/

2

外观符合要求

符合要求

/

3

报警继电器能正常动作

能正常动作

/

4

声光报警器能报警

能正常报警

/

5

断电保护设计、具有断电、再上电后数据自动恢复功能

有该功能

/

6

可靠的电压过高保护装置

有该功能

/

7

数据存储及查看

有该功能

/


3章性能指标

3.1性能指标



1. 测量方法:PID检测法

2.参考标准:《上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求(试行)》

3.测量范围:0-1000ppm

4.示值误差:≤±3%

5.重复性:≤±3%

6.测定下限:≤1ppm

7.零点漂移:≤±1ppm

8.响应时间:≤20S

9.工作环境:温度5~40℃,相对湿度(65±20)%

10.电源:220±10VAC



3.2使用条件



环境温度:(0-40℃)

相对湿度:相对湿度在90%以下

电源电压:24±0.1VDC



3.3性能指标验证结果



3.3.1示值误差



示值误差验证方法和计算方法:

依次通入浓度约为1.5倍仪器报警(下限)设定值、30%测量范围上限值、70%测量范围上限值的气体的标准物质。记录气体标准物质通入后仪器的显示值。重复测量3次,分别记录仪器示数值为Ai。

数据处理:

示值误差的计算方法见公式(1):




                         2示值误差测试数据表

仪器编号

气体标准物质



仪器示值(ppm)

平均値浓度值

示值误差

浓度值

 ppm

%

ppm

1

2

3

产品编码

60

58.12

59.25

61.12

59.50

-0.84

300

300

294.25

301.12

298.46

-0.51

700

703.21

700.01

699.99

701.07

0.15



3.3.2测定下限

测定下限验证方法和计算方法:

待测定分析仪器运行稳定后,将浓度为10ppm的标准气体通入分析仪器,每1ppm记录该时间数据ri(记录为个数据),获得7组数据。按公式(1)计算所取得得数据的标准偏差50.

数据处理:

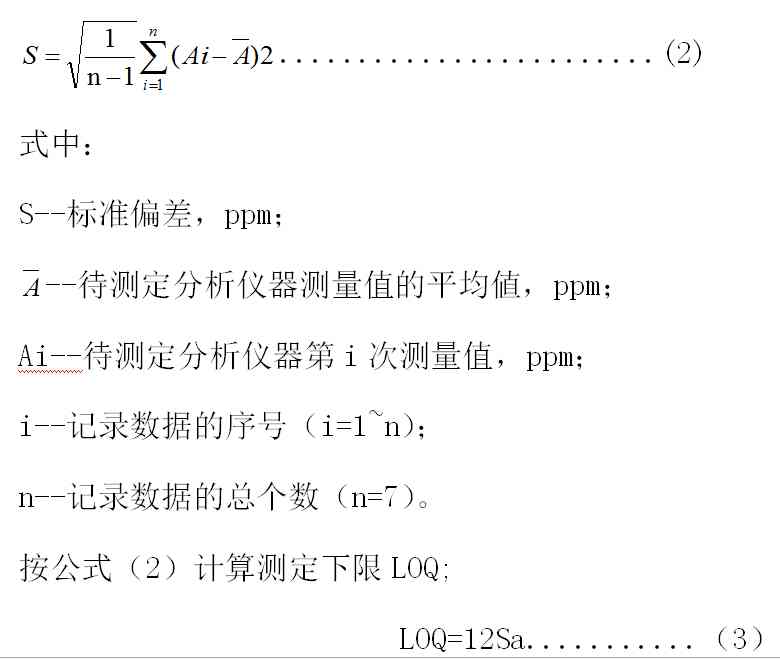

重复性的计算方法见公式(2)和(3);



3测定下限测试数据表

仪器编号

仪器示值(ppm)

测定下限

ppm

ppm

1

2

3

4

5

6

7


仪器编码

10

7.16

7.20

7.11

7.58

7.32

7.61

7.90

3.41



3.3.4漂移

漂移的验证方法和计算方法:

仪器的漂移包括零点漂移和量程漂移。

通入零点气至仪器稳定后,记录仪器显示值AzO,然后通入浓度约为70%测量范围上限值得气体标准物质,仪器稳定后,记录仪器显示值为AsO,撤去气体标准物质,仪器连续运行4h,每间隔1h重复上述步骤一次,同时记录仪器的显示值Azi和Asi(i=1,2,3,4).

数据处理:

零点漂移的计算方式见公式(4),取值的更大的△zi作为仪器的零点漂移值;

      △zi=Azi-Az0   .......................(4)

式中:



Azi--第i次气体标准物质测量的仪器显示值,i=1,2,3,4;

As0=初次气体标准物质测量的仪器显示值,ppm。

5漂移测试数据表

仪器编号

气体标准物质

仪器示值(ppm

零点漂移

量程漂移

浓度值

ppm

%

ppm

1

2

3

4

******

0

0

0

0

0

0


700

700.01

701.12

702.21

700.01


0.31



3.3.5响应时间

响应时间验证方法和计算方法:

永零气调整仪器的零点,通入浓度约为70%测量范围上限值的气体标准物质,读取稳定数值后,撤去气体标准物质,通入零点气至稳定后,再通入上述浓度的气体标准物质,同时用秒表记录从通入气体标准物质瞬时起到仪器显示稳定值90%时的时间,重复测量3次。

数据处理:3次测量的算术平均値为仪器响应时间。

6响应时间测试数据表

仪器编号

响应时间

平均値S

1

2

3

******

17.2

18

17.2

17.5



4章产品验证综述和评估结果

通过对设备(序列号:*******)的性能指标验证,在重复性、零点漂移、量程漂移、准确度、响应时间方面都达到要求可以满足市场上的需求,没有出现故障。仪器检验合格,可以出货。
