烟气硫化氢检测仪

烟气硫化氢检测仪,又称为硫化氢在线监测系统,是为监测烟气的硫化氢排放是否超标的一种报警装置,广泛应用在电力、煤矿、等行业。 H2S检测系统采用泵吸式抽取法采样,配置电化学监测方法对固定污染源H2S含量进行分析,并实时监测废气排放量。系统由废气采样系统、预处理系统、电化学检测仪、标气系统、数据记录传输通讯系统等组成。

在线订购 全国热线
0755-23227323
产品介绍气体检测仪方案提供商

一、概述烟气硫化氢检测仪技术方案

   型号:BN80-GAS-111B

1)采样单元:由采样探头、采样管、废气预处理装置和采样泵等组成。将废气进行粉尘过滤及水分干燥后,输送到气体控制器。

2)气体控制器:由流量计、气路切换电磁阀等部件组成。

3)分析单元:由光离子化检测器、数据处理器等组成。

4) 控制单元:由数据处理与存储、数据显示与查询、状态显示与查询、通讯等硬件与软件控制系统组成。

5)其他辅助设备:包括仪器设备所需要的机柜、平台和安装固定装置等。

烟气硫化氢检测仪系统组成

系统组成

二、执行标准

本系统的设计、制造、验收规范主要按下列标准和技术规范进行:

《固定源废气监测技术规范》HJ/397

《固定污染源烟气排放连续监测技术规范(试行)》 HJ/T75-2007

《固定污染源烟气排放连续监测系统技术要求及检测方法(试行)》HJ/T76-2007

《固定污染源排气中颗粒物测定与气态污染物采样方法》GB/T 16157

《污染源在线自动监控(监测)系统数据传输标准》HJ/T212

《天津市固定污染源挥发性有机物连续监测系统安装及联网技术要求(试行)》

污染源在线自动监控(检测)数据采集传输仪技术要求HJ477

《天津市工业企业挥发性有机物排放控制标准》DB12/524

固定污染源废气挥发性有机物的采样气袋法 HJ732

建筑物防雷设计规范 GB50057

钢结构施工质量验收规范 GB50205

自动化仪表工程施工及质量验收规范GB50093

电气装置安装工程电缆线路及验收规范 GB50168

外壳防护等级(IP代码)GB4208

标牌 GB13306

工业过程控制分析小屋的安全GB29812

爆炸物环境 GB3836

《固定污染源排气中非甲烷总烃的测定气相色谱法》HJ/T38-1999

《固定污染源排气中颗粒物测定与气态污染物采样方法》GB/T16157-1996

《空气质量甲苯、二甲苯、苯乙烯的测定气相色谱法》GB/T 14677

《环境空气苯系物的测定固定吸附/热脱附~气相色谱法》HJ 5832010

《中华人民共和国标准恶臭污染物排放标准》GB 14554-93

《固定污染源废气检测技术规范》HJ/T 397

《大气污染物无组织排放监测技术指导》HJH/T

《大气污染物综合排放标准》GB16297-1996

三、硫化氢气体概述及其危害

硫化氢(H2S),是一种易燃的酸性气体,无色,低浓度时有臭鸡蛋气味,浓度极低时便有臭味,有剧毒(LC50=444ppm<500ppm)。其水溶液为氢硫酸。能溶于水,易溶于醇类、石油溶剂和原油。

硫化氢的水溶液叫氢硫酸,是一种弱酸,当它受热时,硫化氢又从水里逸出。

燃点为292℃。硫化氢为易燃危化品,与空气混合能形成爆炸性混合物,遇明火、高热能引起燃烧爆炸。

硫化氢是刺激性气体,几乎全部经呼吸道吸收,也可以经皮吸收。入血液后氧化成无毒的硫酸盐和硫代硫酸盐,随尿排出,一部分游离的硫化氢经肺呼出,在体内无蓄积作用。硫化氢是强烈烈的神经毒素,对粘膜有强烈刺激作用

硫化氢是一种急性剧毒,吸入少量高浓度硫化氢可于短时间内致命。低浓度的硫化氢对眼、呼吸系统及中枢神经都有影响。



百纳金码智能科技凭借丰富的产品广度、的行业背景以及高水平的专业技能,全力为环境监测事业服务。针对国内的H2S监测市场,结合及地方环保局的环保监测需求和各个行业的监测标准,百纳金码智能推出了H2S在线监测设备,从实验室到工业现场,从防爆区域到安全区域,从固定污染源监测到厂界监测,百纳金码智能科技提供方案设计、系统建设、系统投运、维护保养等在内的全生命周期解决方案,为我们生活的环境变得更健康、更安全、更清洁而贡献自己的力量。

四、产品简介

4.1 电化学检测器原理简介

传统的气体检测仪,一般采用催化燃烧的传感器进行检测,此类传感器对碳5以上的气体反应较缓慢,且容易造成传感器中毒,含有缺多种气体成分时很难区分,电化学检测器则很好的解决了此类问题,反应快速,不存在中毒现象低浓度下线性度较好有很好的线性测量范围以及很高的选择性抗交叉气体干扰能力很强使用寿命一般为三年也有五年或更长时间的。因此,电化学检测器可以作为低至PPB级别的H2S气体检测仪。

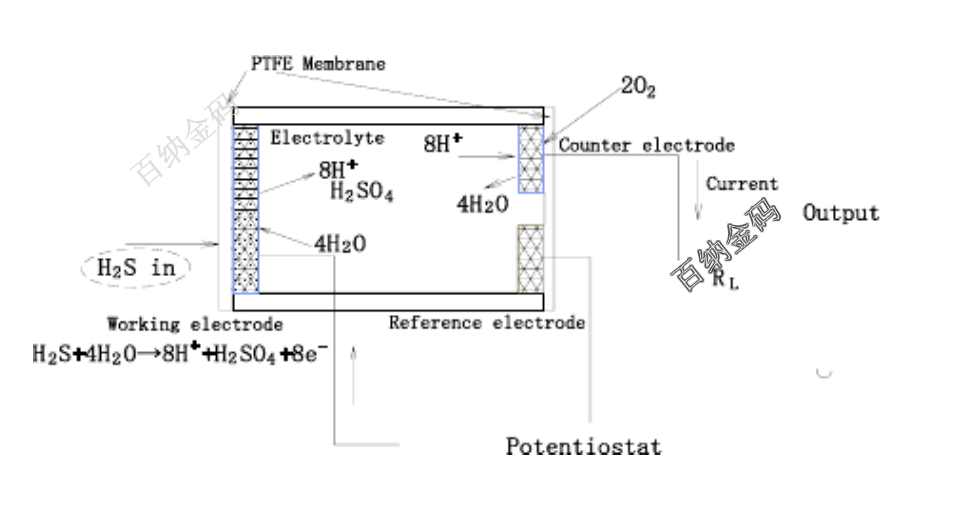

硫化氢检测仪的电化学式气体传感器由根据发生氧化反应的检知电极,与此同时发生还原反应的对向电极和用来监视和平衡持续电压的参照电极组成。下图是电化学式传感器结构,硫化氢气体通过传感器的隔膜扩散进入工作电极,在工作电极端产生氧化。因此反应产生的质子进入对向电极,在电解液中与溶解氧发生反应变成水。硫化氢气体浓度与通过连续反应成产生的电流成比率关系。

硫化氢电化学传感器反应原理

电化学反应原理

特点:

快速反应

良好选择性和重复性

良好线性输出和稳定性

高可靠性和实用寿命





4.2 ES80Y-200-H2S产品介绍

 烟气硫化氢检测仪BN80-GAS-111B


BN80-GAS-111B




产品特点:

引领全球H2S发展趋势
采用国外拥有多项国际专利的传感器,响应时间更快,抗湿性能更强,测量范围业界更大;
自清洗专利技术
确保仪表的长期稳定工作,延长传感器使用寿命
独有的泵吸式采样
内置强力采样泵,监测范围大,响应、恢复时间短,使仪器具有敏锐嗅觉
超宽测量范围,量程自由设定
测量精度达到ppb级
3G开放式气路结构
使检测范围扩大2倍,响应时间加快10s,免维护时间有效延长
智能的温度和零点补偿算法
使仪器表现出更加优良的性能
多种信号输出
 RS485 Modbus 4-20mA电流信号输出。2组继电器高低段报警开关量输出(默认1组,选配1组
钢外壳
可应用于极其复杂、恶劣的工况环境

防爆

满足工业防爆要求

维护:

传感器更换简单,可以更换

应用案例:

大烟囱硫化氢在线监测

大烟囱硫化氢在线监测

技术参数

基本参数

工作原理

电化学原理

传感器

采样方式

硫化氢

泵吸式

工作电源

1028VDC,  24V 大工作电流 210mA

测量范围

0-20/50/100ppm

分辨率

0.01ppm(0-100ppm)、0.1ppm(100-1000ppm)

功率

5W

输出信号

4-20mA  RS485通信(可选)

(支持 MODBUS



防护等级

IP66

防爆等级

Exd II CT6

电器接口

3/4″ NPT M

用户操作

红外遥控器远、近距离操作、方便设置

数据存储

设备内置存储功能,至少能够存储6个月数据

标定

两点标定

环境参数

环境温度

-20+55(变送器)

-40+55(传感器)

环境湿度

095% RH (无冷凝)

环境压力

80Kpa-120Kpa

显示

预热时间

≤60秒


响应时间

≤30秒(T90)


安装方式

挂壁式安装


外壳颜色

白色(黑色)


安装高度

≥3m

执行标准

GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010

系统前端

处理配置

气体流量计

0.5-L/min,可自由调节

流量控制

大流量真空泵+流量控制器

干燥过滤管

一级干燥过滤管

除尘

多级精密过滤装置(2μ-0.2μ)

供电电源

市电AC220V





报价

序号

产品名称

数量

单位

单价(含税)

备注

1

烟气硫化氢检测仪

1


具体价格请联系客服。
