固定式氢气检测仪

百纳金码BN20-H2固定式氢气检测仪可选用三线制4-20mA、RS485、200-1000Hz信号输出,可连续报警控制器、报警控制主机、PLC等控制系统。安装简单、维护方便,全量程-30℃到60℃温度补偿及部分传感器的湿度补偿,安装位置有不锈钢堵口,可选配声光报警器,高精密传感器,可选人性化仪表盘。可应用的领域广泛、具有化工厂、消防环保领域、煤炭、冶金、医药试验、物流仓储等行业。

在线订购 全国热线
0755-23227323
产品介绍气体检测仪方案提供商

产品名称:固定式氢气检测仪

产品型号:BN20-H2

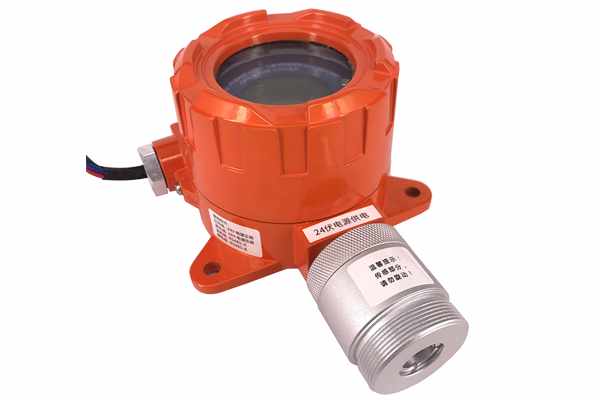

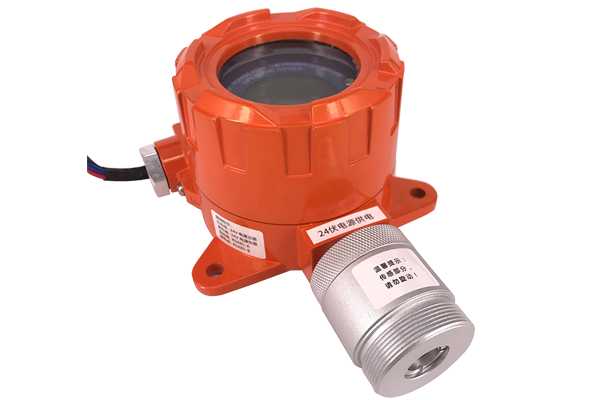

固定式氢气检测仪

产品描述:

BN20-H2固定式氢气检测仪是百纳金码智能科技有限公司全新打造的一款气体检测仪,支持红外遥控,免拆盖设置设备。红外遥控控制距离可到达3米,采用原装进口传感器及全新32位低功耗处理器; 仪表盘显示界面,数值与进度条同时显示,美观大方;电路采用4层布线,对弱信号及抗干扰更强;独立的高精度进口16位AD芯片及特有信号处理算法,测量数据精度更高更稳定;4~20mA、RS485、200~1000HZ多种输出信号可选择, 方便接入各种报警控制器、PLC、DCS等控制系统;防爆结构设计可应用在各种危险的工业场所;产品广泛应用于冶金、石油石化、市政、化工等各个行业。

有四种安装方式

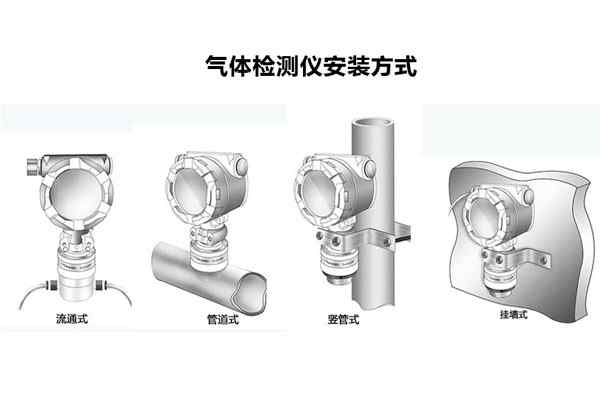

气体检测仪的安装方式有流通式安装,管道式安装,竖管式安装,挂墙是安装,此款固定式氢气检测支持后两种:竖管和挂墙安装,可配套安装支架见下图。

竖管式安装支架

一对竖管式安装支架

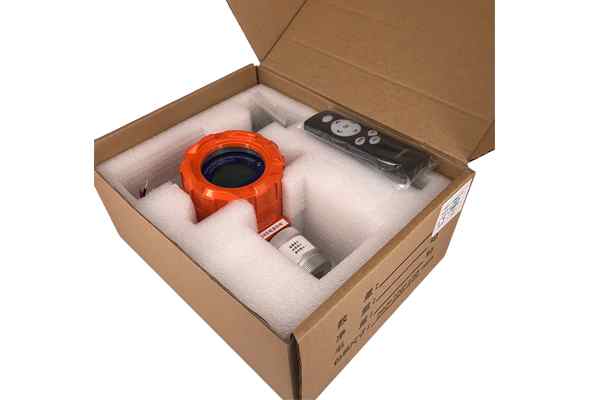

整体包装与配件:挂墙式安装支架、螺丝螺帽、竖管式安装支架、遥控、说明书、固定式氢气检测仪、保修卡、牛皮纸包装盒

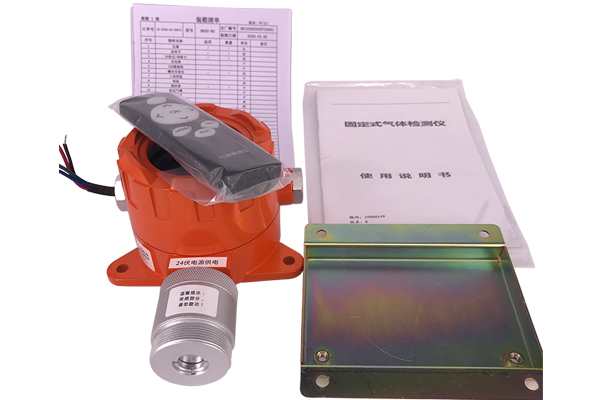

不带竖管式配件图

不带竖管式支架和螺丝螺帽的配件展示

产品特点:

◆ 原装进口高性能传感器,测量精度高,重复性好,使用寿命长;

◆ 采用独立16位AD芯片,4层电路板设计,对弱信号及抗干扰能力更强;

◆ 仪表盘显示界面设计,业界,读数美观大方,体现人性化细节设计;

◆ 白、橙、红三色背光设计,正常、报警状态指示,一目了然;


◆牛皮纸箱方便产品堆叠放置,对运输、存储等节省空间,外包装印制在线式气体探测器(可根据客户选择:在线式气体检测仪、固定式气体检测仪等)如上图。

◆ mg/m3、ppm、VOL、LEL多种单位可选择;

◆ 采用嵌入式32位超低功耗处理器,配以独有信号处理算法,响应速度快,稳定;

◆ 防高浓度气体冲击的自动保护功能,具有恢复出厂设置,防止误操作;

◆ 仪器配置红外遥控器,通过遥控器操作,无须开盖,简单方便;

◆ 三线制4~20mA、 RS485、200~1000HZ信号输出可选,继电器输出,数据恢复,数据存储等功能;

◆ 两个电缆进线口,方便现场安装;

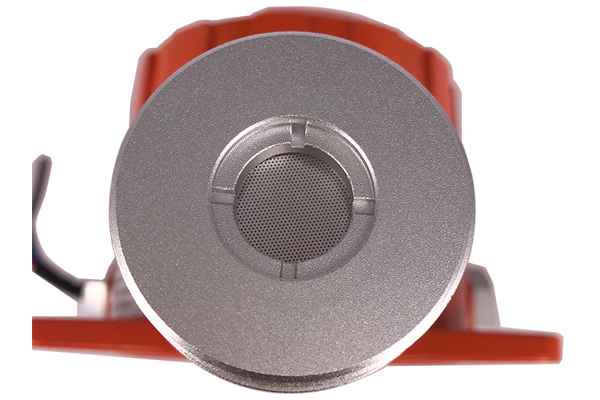

传感器气室

◆ 独立气室结构,传感器更换便捷,无须现场标定;

◆ 的机械设计,气室采用军工品质的高强度铝型材,耐磨耐腐浊,适用于复杂恶劣的工业环境,合理科学的气室设计,保证传感器实时监测的准确性;

◆ 防爆等级为Exd II CT6,防爆电气检验中心认证。

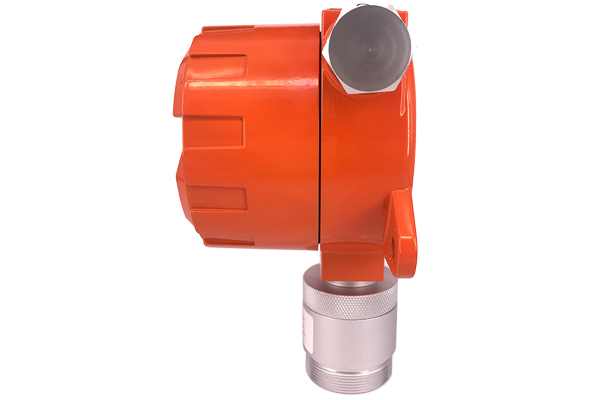

采用防爆外壳的氢气检测仪

防爆外壳固定式氢气检测仪斜面图

技术指标:

检测气体:固定式氢气检测仪

检测原理:电化学原理

检测方式:固定在线式长期连续检测,扩散式的检测方式;

                固定在线式连续检测,通过外置气泵,实现泵吸式的流通检测方式(气泵选配);

测量范围:0-100、500、1000、5000、10000、20000、40000ppm,4%VOL(可选,未列出量程可订制)

分 辨 率:0.1ppm(0~1000ppm);1ppm(1000ppm以上)

精    度:        ≤±3%(实际浓度,更高精度要求根据传感器性能定)

操作方式:红外遥控器远、近距离操作、方便设置

重 复 性:≤±1%

零点漂移:≤±1%(F.S/年)

响应时间:≤20秒(T90)

恢复时间:≤20秒

防爆标志:Exd II CT6

防护等级:IP66

输出信号:用户可根据实际现场环境需求而定,最远可传输2000米(单芯1mm2屏蔽电缆)

                三线制4-20mA电流信号输出,可连接报警控制器、PLC、DCS 等各种控制系统(标准配置)

                数字信号RS-485输出,ModBus RTU通讯协议(选配功能)

                频率信号200~1000Hz输出(选配功能)

                两组继电器输出:无源触电容量220VAC 0.5A或5VDC 0.5A

                通过无线模块功能可以实现检测数据的远程传输和状态报警(选配功能);可实现以太网的接入

主体材质:壳体:ADC12铝合金,坚固,耐磨耐腐蚀(可选配316不锈钢壳体)

气    室:          采用高强度耐磨耐腐蚀铝型材,坚固耐用(可选配316不锈钢气室)

安装方式:壁挂管道一体式(管道式外螺纹规格:M45X1.5mm,可选配管道转接螺丝接头,可焊接)

工作温度:-30℃~+60℃(特殊要求需定制)

工作湿度:≤95%RH,无冷凝(湿度>90%RH,凝露可配过滤器)

相对湿度:10%~95%RH

供电电源:24VDC(正常工作电压范围12~30VDC)

功       耗:1.5W

工作压力:≤200Kpa

尺  寸:180mm*140mm*92mm(高*宽*厚)

重      量:约1.6Kg

执行标准:GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010

质量保证:质保期壹年,保修期内免费维修。

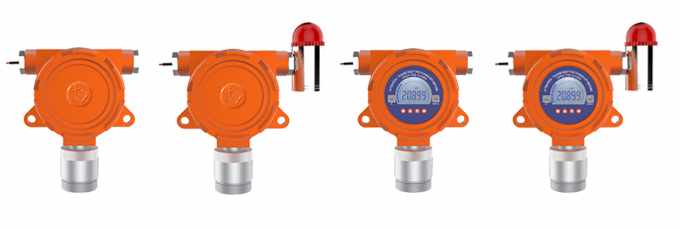

氢气检测仪产品系列:可选配套声光报警器。可选带LCD屏幕显示,如上图。
