地下车库一氧化碳检测仪

地下车库一氧化碳检测仪是采用拔插式传感器模块,方便维护更换,检测气体类型可以随时更换(CO\H2S\EX\O2),是针对地下一氧化碳等气体浓度超标所设计的设备,检测仪主板模块可更换,传感器全部采用原装进口。

在线订购 全国热线
0755-23227323
产品介绍气体检测仪方案提供商

一、概述

1.0、概述

1.1、安全须知

二、外观结构

2.1、系统构造拓扑图

2.2、产品特点

2.3、产品型号

2.4、技术指标

三、安装

3.1、安装方法

3.2、安装步骤

3.3、安装指导

四、维护 - 10 -

4.1、常见故障维护

4.2、厂家维护

 附录II 维修记录

一、概述

 1.0产品描述:

BN20-GAS/BN20-WS是地下车库固定式气体检测仪采用LED显示、常规橘红色外壳突显专业气质。检测气体类型可以随时更换(CO\H2S\EX\O2),更换CO后就是一款地下车库一氧化碳检测仪,检测仪采用模块化设计,主板模块可更换,传感器全部采用原装进口。传感器模块可更换,维护方便。双路4-20mA及RS485输出设计,方便温湿度双模拟输出。 探测器带继电器无源输出和有源输出两路,方便接报警器、风机等外部设备。提供mg/m3、PPM、%VOL、%LEL四种单位显示,使用红外遥控器遥控控制,具有电源、故障、报警提示。具有优良的三重防水设计,可适用于管廊等恶劣环境中。传感器模块可自行更换,厂家出厂已经再带标定数据,探测器直接识别传感器型号和标定参数,采用拔插式传感器模块方便后期维护和替换。

BN30-GAS系列产品是一款八通道的气体报警控制器。它由通用金属外壳,开关电源,主板,接口板,报警器等部分组成。

显示部分由0.8英寸数码管组成,轮流显示各通道浓度,显示清晰可适应不同的光线环境,同时带有通道状态信息指示;按键部分由多个高质量按键组成,按压手感良好,有效提升用户操作手感。程序设计时,采用高安全按键触发方案---按下为开始识别按键,松开完成识别。20ms以下按键信号为无效,20ms~3秒之间按键信号为正常按键,超过3秒按键信号为长按;具备声光报警(光报警选配),多组报警继电器输出(继电器输出可用户自己定义以适应不同场合使用)。

1.1安全须知

请勿将仪器暴露于阳光直射的场合。

请勿将仪器存放在高温、潮湿或强静电超过工作条件的环境中。

请勿使用任何腐蚀性液体清洗本机部件。

请勿将仪器安装在有大量粉尘、盐及金属粉末的场合。

为保证本检测仪安全可靠使用,外壳应可靠接地,请勿自行拆卸。

用户不得自行更换该产品零部件,应同制造商共同解决运行中出现的故障,以杜绝损坏现象的发生。

壳体内部有220v高压电源、应注意安全。如果有问题需要专业电工进行处理。

本产品设计、制造、检定遵守以下标准: GB 16808-2008 《可燃气体报警控制器》

 二、地下库一氧化碳检测仪外观结构

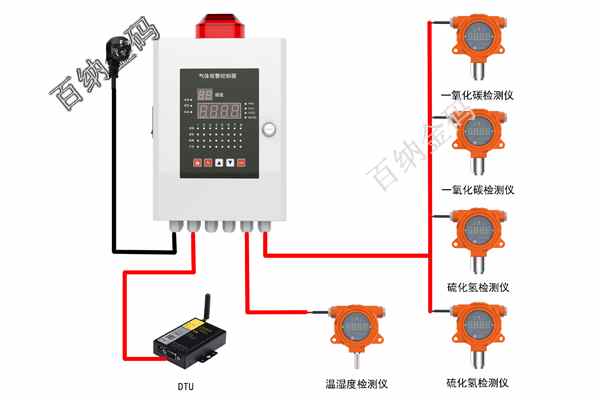

2.1地下库气体系统构造拓扑图:



2.2产品特点:

◆ 探测器供电24V±5%,探测器功耗<2.5W。

◆采用数码管和LED显示,使用寿命长亮度高功耗低,显示清晰适应不同光线环境,能直观显示浓度,

单位,报警,故障等信息。

◆ 内嵌ST的32位高性能低功耗单片机,能快速处理探测器传输过来的信号并实时显示浓度信息。

◆ 全部采用原装进口传感器,保证稳定及性能。

◆ 可搭配声光报警器,独立工作及报警(声光报警器选配)。

◆ 继电器输出有2组接口(一个无源一个有源),继电器输出可自定义以适应不同场合使用。

◆ 探测器信号通讯方式可选:4-20mA,RS485。

◆ 遥控器操作方便设置

◆ 提供高报、低报设置

◆ 3重防水设计,避免器件接口腐蚀

◆ 模块化设计,更换方便,维护简单。

◆ 控制器进线处采用防水防尘的接线头,能有效固定进线。

◆ 壁挂式安装,方便探测拆卸

气体报警控制器产品特点:

◆ 控制器供电AC220±20%,50HZ;输出电压DC24V,控制器功耗<2W。

◆ 采用数码管和LED显示,使用寿命长亮度高功耗低,显示清晰适应不同光线环境,能直观显示浓度,单位,报警,故障等信息。

◆ 声光报警功能,光报警选配,探测器发生故障,低报,高报时发出不同频率的声报警。

◆ 多达四组继电器输出(无源),继电器输出可自定义以适应不同场合使用。

◆ 探测器信号通讯方式可选:4-20mA,RS485(出厂默认4-20mA,RS485可选)。

◆ 带消音功能,由于误操作或测试需要导致控制器报警时可按消音键消音。

◆ 8通道控制器带通道锁定功能,锁定后还可以切换通道,方便某一通道的实时检测和测试。

◆ 高质量按键,按压区域大按压手感良好,有效提升操作体验。

◆ 控制器机箱门和机箱主体衔接处采用了简单防水功能,机箱金属外壳表面经过光滑处理有一定触摸手感和抗压。

◆ 控制器进线处采用防水防尘的接线头,能有效固定进线。

◆ 壁挂式安装,方便控制器拆卸,选配安装支架。

2.3产品型号:

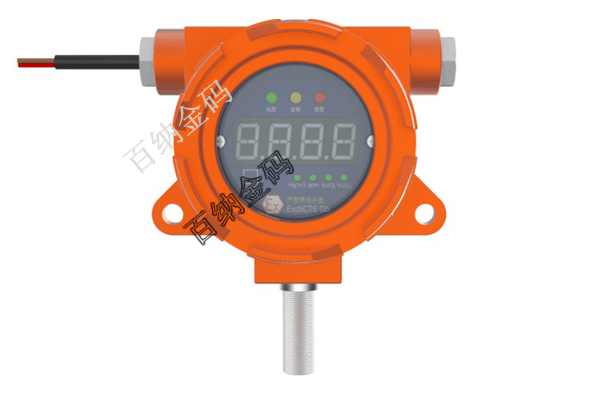

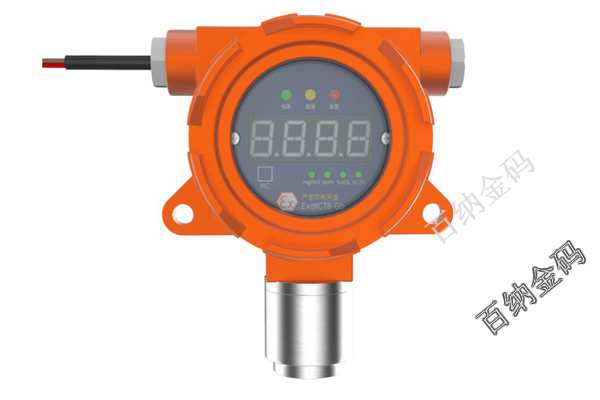

一氧化碳检测仪:BN20-GAS


温湿度检测仪:BN20-WS


气体控制主机:BN30-GAS



2.4技术指标:

名称

温湿度检测仪

显示方式

数码管,LED显示

检测气体:

地下库的O2,EX,CO,H2S,等气体,(气体可选)温度,湿度

检测原理:

荧光原理、电化学、催化燃烧(可选)

检测方式:

固定在线式长期连续检测,扩散式的检测方式;

固定在线式连续检测,通过外置气泵,实现泵吸式的流通检测方式(气泵选配);

测量范围:

O2:0-30%VOL;EX:0-LEL;CO:0-500PPM;H2S:0-100PPM; (量程可定制)

温度:-40~80℃;湿度:0-RH

分 辨 率:

O2:0.1%VOL;EX:1%LEL;CO:1PPM;H2S:1PPM

精    度:

≤±2%(实际浓度,更高精度要求根据传感器性能定)

操作方式:

红外遥控器远、近距离操作、方便设置

重 复 性:

≤±1%

防爆标志:

Exd II CT6

防护等级:

IP66

输出信号:

RS485 或4-20mA

预热时间

O2\EX\CO\H2S:90S 温湿度:10S

通信频率

9600bps(RS485模式)

继电器输出

无源输出一组、有源输出一组(同时控制)

主体材质:

精铸铝合金,表面喷涂

安装方式:

壁挂式安装(可定制安装支架)

工作温度:

-20~50℃

工作湿度:

≤95%RH,无冷凝(湿度>90%RH,凝露可配过滤器)

供电电源:

输入电压 24V

功    耗:

2.5W

工作压力:

86-106KPa

尺  寸:

L162mm*W142mm*H92mm

重    量:

1.26KG左右

执行标准:

GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010

质量保证:

质保期壹年,保修期内免费维修。


显示方式

数码管,LED显示

输入电压

AC220V±20%,50HZ

功耗

<2W

通道数

最多8通道

探头供电

DC24V,300mA/路

输入信号

4-20mA(RS485可选)

继电器输出

无源,容量:AC220V/2A,DC24V/2A

声光报警

声报警1米处声压>80dB,光报警可选

工作温度

-20℃~+50℃

工作湿度

≤95%RH,无冷凝

主体材质:

高强度冷轧板,表面喷涂

安装方式:

壁挂式安装(可定制安装支架)

尺  寸:

L325mm*W220mm*H74mm

重    量:

2.6KG左右

执行标准:

GB 16808-2008

质量保证:

质保期壹年,保修期内免费维修。



三、安装



3.1安装方式:

壁挂式。

3.2安装步骤:

1、 选择合理的安装位置,以确保控制器装上后,便于操作,显示器清晰可见。 另外,保证机箱门开启空间够大,便于接线、维护和调节等操作。

2、 确定孔位,钻出适当的安装支架螺丝孔。

3、 将机器固定到墙壁上,打好螺丝确保控制器可靠安装。

3.安装教程:

请向客服咨询索要!

四、维护

4.1常见故障维护

故障现象

可能原因

处理方法

无法开机

未接电源

检查220V电源线是否插好

与探头连接不上

接线不正确

检查RS-485AB是否接反

同时检查探头供电是否正常

与探头时而连上,时而连不上

接线端子接触不良

确保接线端良好接触

报警时无声音

可能在消音状态

按下报警消音键,取消消音。同时检查BUZZER接线端子是否有松动

4.2厂家维护

该界面由厂家对系统某些参数进行设置,需密码输入,目前只对厂家开放。暂未对用户开放。

附录II 维修记录


时间

维修内容

维修人员

负责人

备注
